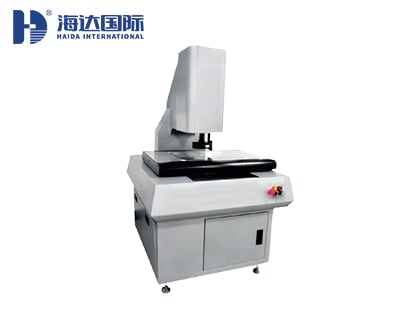

高端型全自動影像測量儀

產品型號：
HD-U3020G
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

產品性能介紹

Product detail parameters

一、高端型全自動影像測量儀應用行業：
廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。

二、高端型全自動影像測量儀儀器特點：
①高穩定性，高剛性
采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
采用航空高強度7075鋁合金工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性，確保長期使用數據穩定。
②高精度，高可靠性
采用高精密THK線性導軌和研磨級滾珠絲桿，配合松下伺服電機閉環控制，保證儀器極高的機械精度和穩定性。
三軸英國雷立紹金屬反射式光柵尺，分辨率為0.1μm，讀數更加穩定可靠。
全封閉鈑金設計，電器控制系統，電腦主機，整機三位一體，遠途運輸安全可靠，啟動開關鑰匙控制設計，同時增加防鼠患設計。
③高清晰圖像
程控式5環40區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
進口高分辨率彩色CCD，RGB還原性高，高清晰影像效果，白平衡自動調節，確保高品質測量畫面。
④全自動控制
三軸CNC閉環控制系統，穩定安全地控制平臺移動。
⑤可定制
可實現Z軸非接觸式影像精確測高和平面度測量，可加裝接觸式側頭。

三、高端型全自動影像測量儀技術規格參數：

項目	HD-U3020G	HD-U4030G	HD-U5040G
測量行程（mm）	300200200	400300200	500400200
外形尺寸（mm）	13009201600	140010201600	150011201600
儀器重量（Kg）	440	520	600
測量精度（μm）	E_（x，Y）:1.7+L/200 E_（Z）:5+L/200 (L單位mm）
重復精度（μm）	3
玻璃承載（Kg）	30
放大倍率	0.7～4.5X高清晰卡位變倍鏡頭,影像放大34~220X
光柵尺分辨率	0.1μm
CCD	進口高清晰彩色攝像機
傳動方式	THK精密直線導軌+研磨滾珠絲桿
運動控制	松下伺服電機
面光源	5環40區表面環形LED冷光源，亮度可調
輪廓光源	平行光路設計，無極連續可調LED冷光源
測量軟件	自動測量軟件
操作方式	程序控制+搖桿
工作環境	溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz
電源	單相AC 220V/50Hz/10A
